تفاصيل المنتج:
شروط الدفع والشحن:
|
| يعمل وسط: | المياه | ضغط العمل: | 0 ~ 8bar (التفاصيل انظر جدول المواصفات) |
|---|---|---|---|
| المواد صمام الجسم: | النحاس، سس PA66 يلقي الحديد | واجهة: | G الموضوع نبت موضوع اتصال شفة |
| يعمل جهد فلطيّ:: | AC220 ~ 240V AC110V 50 / 60HZ | درجة الحرارة المتوسطة: | -5 ~ 60 ℃ |
| يعمل نوع: | الطيار شبه المباشر تعمل (نك) | ختم المواد: | NBR |
| إبراز: | نافورة المياه صمام الملف اللولبي,صمام الملف اللولبي 50mm |
||

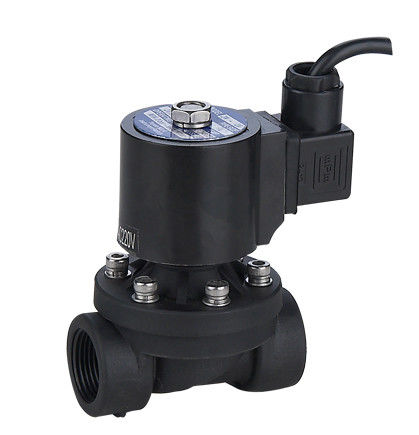

الطيار تعمل تحت الماء صمام الملف اللولبي 1/2 "~ 2" DN15 ~ 200MM
سلدف سلسلة (تحت الماء) صمام الملف اللولبي الرسم الخارجي
سلدف سلسلة صمام الملف اللولبي مواصفات الجدول
| نموذج | حجم الفوهة (مم) | حجم واجهة | السيرة الذاتية | ضغط العمل (شريط) | A × B × C (مم) | رمز النظام العادي | صمام الجسم المواد |
AC220V G الموضوع مادة النحاس | |||||||
| سلدف-15 | 15 | 1/2 " | 3.8 | 0 ~ 6 | 68 × 56 × 117 | سلدف-15-AC220V | نحاس SS304 |
| سلدف-20 | 20 | 3/4 " | 7-6 | 0 ~ 6 | 73 × 56 × 123 | سلدف-20-AC220V | |
| سلدف-25 | 25 | 1 " | 12 - | 0 ~ 6 | 100 × 74 × 135 | سلدف-25-AC220V | |
| سلدف-32 | 32- | 1 1/4 " | 24 | 0 ~ 6 | 110 × 85 × 154 | سلدف-32-AC220V | |
| سلدف-40 | 40- | 1 1/2 " | 30 | 0 ~ 6 | 120 × 90 × 162 | سلدف-40-AC220V | |
| سلدف-50 | 50 | 2 " | 48 - | 0 ~ 6 | 185 × 112 × 185 | سلدف-50-AC220V | |
| سلدف-15SL | 15 | 1/2 " | 3.8 | 0 ~ 6 | 76 × 68 × 107 | سلدف-15SL-AC220V | PA66 |
| سلدف-20SL | 20 | 3/4 " | 7-6 | 0 ~ 6 | 80 × 68 × 111 | سلدف-20SL-AC220V | |
| سلدف-25SL | 25 | 1 " | 12 - | 0 ~ 6 | 107 × 82 × 117 | سلدف-25SL-AC220V | |
| سلدف-65JF | 65- | شفة اتصال | 53- | 0.3 ~ 8 | 256 × 185 × 318 | سلدف-65JF-AC220V | SS304 |
| سلدف-80JF | 80- | 82 - | 0.3 ~ 8 | 277 × 200 × 327 | سلدف-80JF-AC220V | ||
| سلدف-100JF | 100 | 129 | 0.3 ~ 8 | 350 × 220 × 345 | سلدف-100JF-AC220V | ||
| سلدف-150JF | 150 | 292 | 0.3 ~ 8 | 450 × 285 × 400 | سلدف-150JF-AC220V | ||
| سلدف-65CF | 65- | شفة اتصال | 53- | 0.3 ~ 8 | 258 × 185 × 330 | سلدف-65CF-AC220V | الحديد الزهر |
| سلدف-80CF | 80- | 82 - | 0.3 ~ 8 | 280 × 200 × 330 | سلدف-80CF-AC220V | ||
| سلدف-100CF | 100 | 128 | 0.3 ~ 8 | 354 × 220 × 390 | سلدف-100CF-AC220V | ||
| سلدف-125CF | 125 | 222 | 0.3 ~ 8 | 430 × 250 × 470 | سلدف-125CF-AC220V | ||
| سلدف-150CF | 150 | 292 | 0.3 ~ 8 | 454 × 285 × 480 | سلدف-150CF-AC220V | ||
| سلدف-200CF | 200 | 513 | 0.3 ~ 8 | 573 × 340 × 590 | سلدف-200CF-AC220V |
سلدف شفة سلسلة الملف اللولبي صمام البعد الخارجي الجدول
| نموذج | ين = 1.6MPa غب / T9113.1-2000 البعد اتصال شفة (مم) | ||||||||
| دن | ل | د | ح | ك | د | ج | F | n-φ | |
| سلدف-65JF | 65- | 256 | 185 | 318 | 145 | 118 | 20 | 3 - | 4-φ18 |
| سلدف-80JF | 80- | 277 | 200 | 327 | 160 | 132 | 20 | 3 - | 8-φ18 |
| سلدف-100JF | 100 | 350 | 220 | 345 | 180 | 156 | 22- | 3 - | 8-φ18 |
| سلدف-150JF | 150 | 450 | 285 | 400 | 240 | 211 | 24 | 3 - | 8-φ22 |
| سلدف-65CF | 65- | 258 | 185 | 330 | 145 | 118 | 20 | 3 - | 4-φ18 |
| سلدف-80CF | 80- | 280 | 200 | 330 | 160 | 132 | 20 | 3 - | 8-φ18 |
| سلدف-100CF | 100 | 354 | 220 | 390 | 180 | 156 | 22- | 3 - | 8-φ18 |
| سلدف-125CF | 125 | 430 | 250 | 470 | 210 | 186 | 22- | 3 - | 8-φ18 |
| سلدف-150CF | 150 | 454 | 285 | 480 | 240 | 211 | 24 | 3 - | 8-φ22 |
| سلدف-200CF | 200 | 573 | 340 | 590 | 295 | 266 | 24 | 3 - | 12-φ22 |
